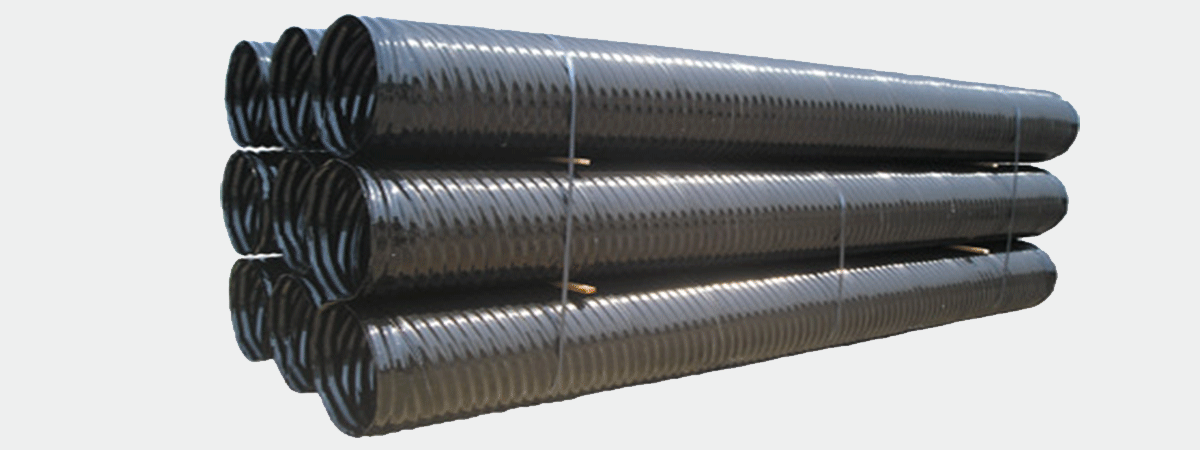

PE파형강관

Anticorrosive coated screw steel pipe

파형강관은 최근 배수관 건설 시 증가하는 비용과 인력난, 환경문제의 인식 재고로 기존 콘크리트 배수관의 대체재로 개발된 우수한 배수 구조물입니다. 높은 외압강도 및 구조적 안정성, 우수한 내구성과 경제성으로 시공이 용이합니다.

파형강관의 특성 재료규격
  • 원자재 : KS D 3506(아연도금강판)

생산규격
  • 기호      관경(㎜)      두께(㎜)    길이(m)
    0RS    150~600        1.6                  6
    1RS    300~1800     1.6~3.2         6
    3RS    900~2400     1.6~3.2         6

제품종류

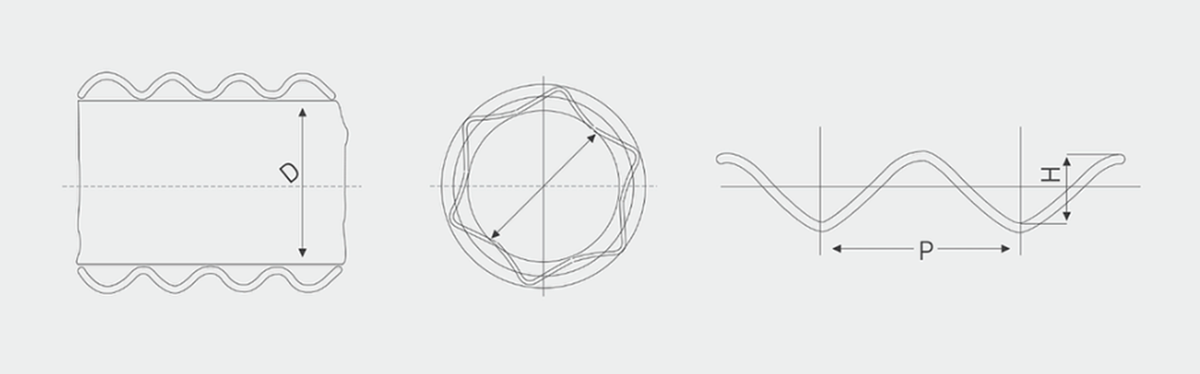

기호 피의 피치(mm) 피의 깊이(mm) 피의 굽힘 반지름(r) 피복형태 피복두께(mm)
SCP 0RS-A 60.0 10.0 - 내·외면피복 각 0.25
SCP 0RS-B 38.0 6.5 - 내·외면피복 각 0.25
SCP 1RS 68.0 13.0 17.5 내·외면피복 각 0.25
SCP 3RS 76.2 25.4 17.5 내·외면피복 각 0.25
기호 피의 피치(mm) 피의 깊이(mm) 피의 굽힘 반지름(r) 피복형태 피복두께(mm)
SCP 0RS-A 60.0 10.0 - 내·외면피복 각 0.25
SCP 0RS-B 38.0 6.5 - 내·외면피복 각 0.25
SCP 1RS 68.0 13.0 17.5 내·외면피복 각 0.25
SCP 3RS 76.2 25.4 17.5 내·외면피복 각 0.25
피복파형강관의 특징
  • PE 피복파형강관은 일반 파형강관에 부가적으로 PE SHEET(0.25mm 이상)를 앙면(내면)으로 피복하여 만든 제품으로 일반배수관의 단점인 누수, 부식, 마모성을 획기적으로 개선하였으며 일반파형강관 대비 20년이상의 부가수명을 가지고 기존에 생산 되었던 PE 피복형 파형강관의 최대단점인 피복의 박리현상을 완벽히 보완하여 어떠한 수질조건 및 환경조건에서도 완벽한 수밀성과 내부식성, 내마모성을 보장하는 차세대 배수관입니다.

- 제품구조
  • 피복파형강관은 강관에 골을 형성하여 내하력을 부여한 연성관으로서 하중 및 반력이 관둘레에 균등하게 분포되어 내하력이 매우 큽니다.

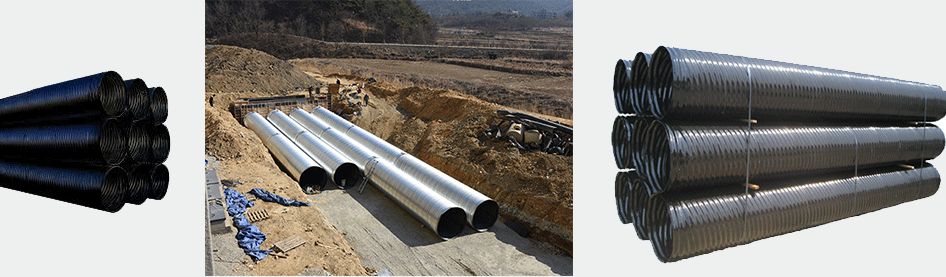

  • 1. 시공의 용이성과 경제성

    - 중량이 (흉관의 1/10 정도) 가벼워 운반부설이 용이하며 연결방법이 간편하여 공기를 단축할 수 있습니다. 터파기를 최소화 할 수 있어 경제적이고 즉시 되메우기가 가능하여 공사로 인한 교통과 통행의 불편을 줄일 수 있습니다.

  • 2. 우수한 내구성

    - 내식성이 우수한 아연도금 강판에 고강도 폴리에틸렌 수지를 코팅하여 내화학성과 내약품성이 높아 어떠한 조건과 환경에서도 사용이 가능합니다.
